CT球管的维护、保养和选购...

时间:2021-03-03 08:35:00 点击率：

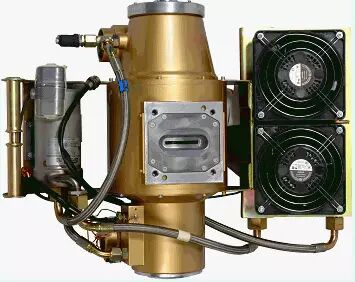

CT球管主要由灯丝、靶、靶轴、管套、高压系统这样几部分组成。球管工作时，灯丝上通有电流。灯丝电流电子在外加高压系统产生的强大电场作用力的驱动下，高速溢出，轰击到球管靶面上，产生X射线。

CT球管是CT设备的中心部件之一，只有当CT球管提供稳定、高质量的X射线，CT的一切功能才能得以按部就班的进行。

一、 CT球管及相关部件的常见故障

1.1 高压电缆头接触不良、绝缘性下降、有打火现象。原因多为零部件的老化、氧化，接触松动，造成成像性能下降，雪花点增多，甚至不能成像。

1.2 灯丝熔断，原因由于使用寿命已到，灯丝老化，应急时，可考虑将大小灯丝电路互换及工作参数调整，先扫描病人。

1.3 灯丝电路故障，主要表现在补偿电路，灯丝发射的均匀性下降，图像雪花点增多，另外也可造成无灯丝电流。

1.4 阳极启动旋转电路故障，表现为三相电源不均衡，断相，不能启动旋转阳极。另外启动旋转电路长期工作，造成球管热容量下降。

1.5 温度控制检测电路、湿度控制检测电路故障。

1.6 冷媒循环故障，主要表现在温度传感器及压力传感器开关误报警。

1.7 高压kV、灯丝电流mA故障，主要表现实际检测电路发生故障。

二、CT球管的日常维护与保养

设备的工作环境，会对球管的使用造成很大的影响，甚至影响球管的使用寿命，所以球管工作环境及状态的日常维护及保养显得很重要。

CT球管的日常维护及保养内容包括：

(1)外部的三相电源检测，包括三相电源的相位、相辐平衡稳定，保证三相的相位及相辐均衡，不移相及地线的阻值与接地良好与否。

(2)消灭老鼠与蟑螂等动物，由于它们咬断电线，污染线路板，引起机器故障的现象屡见不鲜。

(3)机房的温湿度，温度太高或太低，电子电路都不能正常工作，周围工作环境太干，容易引起静电，工作环境太湿，容易因氧化物灰尘等潮湿引起电路短路。

通常工作环境温度维持在20-30℃之间，温度变化率≤3℃/h，湿度控制在30％-75％，湿度变化率在≤5％/h。

(4)CT对球管的各种工作参数的检测，包括CT球管的kV、mA、温度、冷却油的循环等。

(5)高压电缆与球管的接触良好，接触零部件无杂质，每两年检查一次。

三、 CT球管的选购

选择CT球管原则是：首先，球管的更换不会影响危害到CT设备主机的正常使用。

第二，球管技术性能参数的设计，要达到甚至优于原机器的设计参数；

第三，每曝光单位价格低廉，球管供应商有强有力的技术支持能力、可靠的公司信誉、完美的售后服务。

球管是需要定期更换的部件，是一款相当昂贵的高级耗材。只要CT设备在使用着，球管就必然要有损耗，使用到一定的程度就必须要更换新球管。球管更换所需的经费占据CT设备运转成本中的很大的一部分。

球管是CT设备的高级耗材，更是设备的重要的组成部分。球管的选用会直接影响到设备的使用及功能实现，甚至设备的使用安全与寿命。所以说，球管的选用决不仅仅是球管价格的选择，或是球管质地的选择，它需要考虑到更多更复杂的因素，球管的选择应该寻求设备与球管搭配的最佳化。

选择球管时，球管的外形、重量、重心这些物理特性不能忽略。球管是安装在CT机架里的。CT使用时，球管在机架里高速旋转。球管的重量设计，重心设计必须有严格的规范。否则，巨大的惯性，会导致旋转不平衡，设备的使用也就无法正常，甚至会造成机架的变形。球管的外形相差很大时，也会给球管的安装带来很多的麻烦，同时会带来损坏设备其他部件的风险。

热容量是大家选择球管时，最先考虑到的参数。为衡量球管规格大小的指标，一般来说，热容量越大，其能承载热量的能力就可以越多，使用能力越强，使用寿命越长。

散热率也是考察球管容热能力的一项重要参数。如果将热容量比做容器的容积，散热能力就好比球管的排水能力。散热率能力，球管的热承受能力就越强。

最大散热率反映的是瞬间的情况。最大散热率提高了，不一定提高了球管的整体散热能力。球管使用时不同于容器的给排水。其散热的能力永远只能小于其热量的产生。

每一款机器的设计，都对于球管有相当严格的要求。球管要满足原始机器的设计，设备才能充分的工作。灯丝特性、阳极转速、高压能力等都有具体的要求。在选择球管时，如果这些参数无法与设计吻合，往往会造成设备工作不正常，设备的一些功能将无法发挥，球管使用不正常，甚至烧球管，烧主机部件等现象。

最后作为使用者最为关注的是球管的售价。但是球管作为一种耗材，在价格上有其特定的衡量因素，那就是要综合球管的使用寿命即球管的总曝光数来衡量。举例讲，两种选择摆在面前。其一，是总售价为人民币35万元，但市场验证其一般寿命为10万次，那么这种球管的单次曝光单价为3.5元。其二，选择是总售价人民币50万元，久经检验的平均寿命为30万次，那么第二个选择的单次曝光价格为1.67元。不言而喻，50万元是比30万元价格更低廉的一个选择。因此我们在衡量价格因素时，更应考虑及评估的应是每曝光单位的球管价格。
