GE Vivid E9彩超诊断系统故障维修三例

时间:2020-09-17 09:52:00 点击率：

机器类型：GE彩色超声多普勒诊断仪

机器型号：GE Vivid E9

一、故障一

1.故障现象

按下开机键后设备后端（PC端）风扇运转异常（因设备所用为定制工程用主板，开机时后端风扇会强力运转，主板启动后风扇转速会降低，风扇还会因温度高低、供给电压高低而转速不同，运转异常指风扇一直强力运转），开机键指示灯显示为黄色（正常按下开机键后指示灯应为绿色），且按下开机键后大约15~20 s后正常发光的控制面板按键背光熄灭，之后后端风扇一直运行异常，再无其他反应，设备无法正常开机。

2.故障分析

通常遇到设备无法开机的故障多数会是后端和电源发生故障，所以先拆开设备左侧外壳查看后端是否存在问题。拆开后发现后端低压电源指示灯显示异常，±5、±12 V等电压没有供给处于报错状，因此初步怀疑是低压电源损坏，无法供给 ±5、±12 V等低压，所以更换了低压电源，更换后低压电源指示灯显示虽然显示正常，但机器故障依旧。低压电源故障显示图，见图2；更换后正常的低压电源显示，见图3。

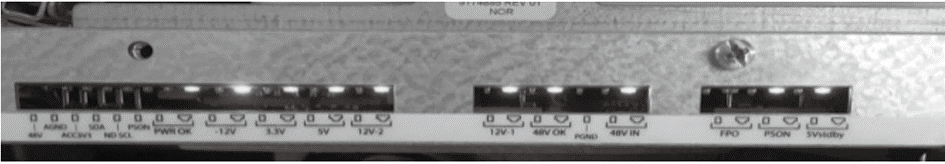

图2低压电源故障显示图

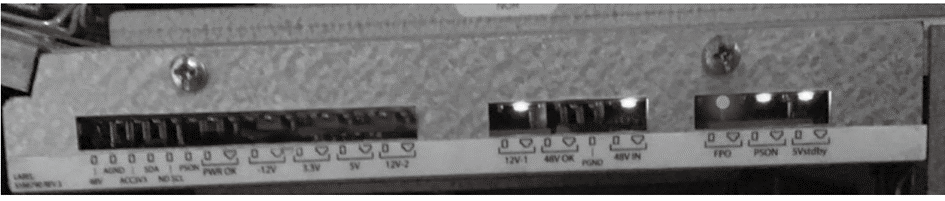

图3更换低压电源后正常显示图

此时开始怀疑是主板或是显卡故障，经过单体测试主板与显卡均可正常使用，但安装到机器上显示器便无信号输入，显示器经过测试也是正常。后又将主板上的显卡等拆出，将主板裸启动，这时主板可以正常运行。再从笔记本电脑上用 HDMI视频线给主板的前后端连接口一个信号，当信号接入主板时，本来启动正常的主板因为信号的接入而停止了工作。又将主板等安装回机器但不安装显卡，用主板自身的 VGA接口转接出来连接普通显示器，机器可以正常开机且扫描区域图像正常。然后安装上显卡但不连接前后端，机器可正常开机但是扫描区域出现虚拟图像（虚拟图像是因前后端连接断开而导致的），因此断定此机器故障确定出现在主板，后经检测此故障原因是主板上的视频分路芯片损坏。

3.故障维修

更换主板，经检测故障排除。

二、故障二

1.故障现象

设备无法启动，按下开机键后设备无反应。

2.故障分析

根据上述的故障描述，首先可以确定设备无法启动基本是后端问题，即主板或电源故障。因主板没有正常启动，所以先检测供电方面是否正常。用万用表测量主电源输出输入电压，都处于负的状态证明没有电压，所以怀疑是电源出现问题。短接外接电源后启动主板能正常进入GE系统，后又提示自动关机，所以证明问题在于设备电源。

3.故障维修

将主电源（图4）拆下检测，通过测量后发现所有保险都可测量通，但从板件背后测量才发现是保险的保险座有问题，时断时续。再测量其他板件均无问题。所以问题应该出现在保险座上。更换保险座和保险后，将主电源安装上设备开机正常，可正常使用。

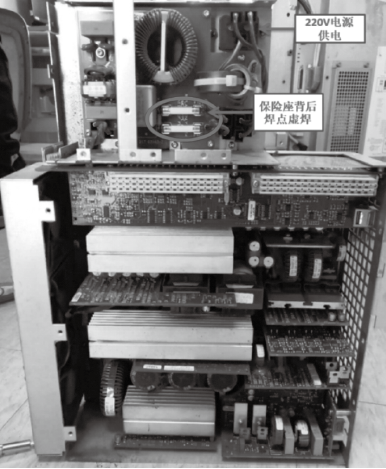

图4GE Vivivd E9机箱内部图

三、故障三

1.故障现象

设备按下开机键后，显示器未点亮，控制面板没有任何反应（按键背光不亮），只有后端风扇运转异常（同案例一）设备无法正常开机。

2.故障分析

因为主板未启动所以查看检测低压电源指示灯显示是否正常。检测观察低压电源指示灯正常，然后开始检测主板，决定先将主板裸启动，检测方法同案例一。将显卡硬盘光驱等全部拆下，主板可正常启动，所以将拆下的板件开始逐个安装上进行排查，最后安装到显卡时设备出现之前故障，于是怀疑是显卡问题。但是将该显卡安装到其他设备多次测试，均无问题，主板通过裸启动检测没问题，显卡在其他设备上又无问题，因此怀疑可能是显卡主板给显卡供电时出现问题。可能是主板供电过载导致。

3.故障维修

将除去显卡以外的所有板件安装上，按下电源开关，设备和初始故障一样。关机后又将显卡安装上，再次开机设备运转正常。

四、总结

拆下显卡和带着显卡故障一样，说明问题出现在显卡或是主板，但是通过检测两者又均无问题，因此说明故障出现在主板给显卡的供电。此故障在Vivid E9 以及LogiqE9上均出现过，所以此问题有可能是研华定制主板的通病，但在新的VividE9和LogiqE9上还未碰到过，说明该主板的通病应该也已被修复。如碰到此故障时先不要着急去确定是主板故障，先裸启动之后对主板上的板件逐个安装测试，即有可能找到具体故障点。
