GE公司通过深入调查超声产品用户的需求，并结合了多年超声产品开发的技术和经验，推出了基于全身超声技术平台的LOGIQ7，最大限度满足客户的临床需求。
LOGIQ7融汇了自动化、自动包络、实时三维、实时造影、二维灰阶血流显像、解剖M型、组织多普勒等多项最新技术。尤其是实时超声造影技术现被称为继二维超声、彩色多普勒超声后的第三次革命，对良恶性肿瘤的诊断与鉴别诊断达到了与CT增强媲美的效果。实时三维技术的应用，对胎儿产前畸形筛选有独到的优势，小巧的腔内超声探头，对妇科疾病的早期诊断具有不可替代的优势。先进的超声技术确保了超声画面的清晰度、测量数据的准确性，可有效提高疾病诊断的准确率。
超声诊断仪现在已是各级医院的必备设备，使用频率比较高，为确保超声系统长期有效的运行，合理地进行维护和维修具有十分重要的意义[1]。LOGIQ7使用相当频繁，已进入故障高发期，现将我院GELOGIQ7彩超出现的故障维修过程总结如下，供维修工程师参考。

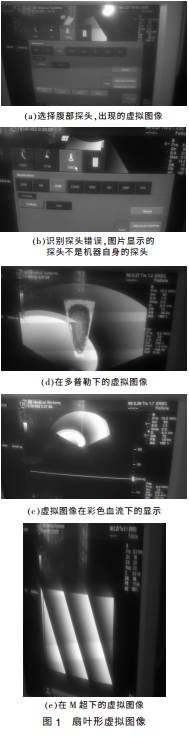

打开电源，按开机键开机，机器进行自检，一切正常，但进入系统界面后，出现如图1（a）、（b）、（c）、（d）、（e）扇叶形虚拟图像所示，回声区没有正常的回声界面，一部分键盘灯亮，探头识别出现问题，探头没有激励声音。该故障早上开机时出现，有时重启几次，机器会正常。
（1）由于机器开机是正常的，故考虑机器的电源供电部分没有问题。图像出现虚拟图像，探头没有激励，并不识别探头（如图1所示），说明机器的高压部分没有工作，机器的信号流程传输部分中断。

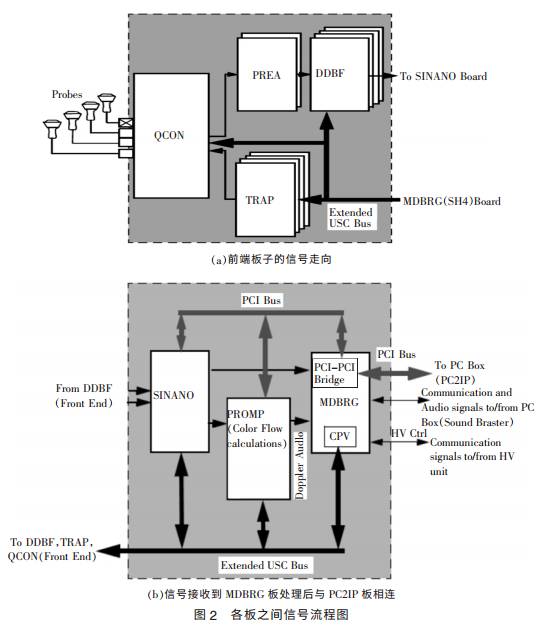

（2）打开机器的前后端盖子，重新开机，观察到机器前端功能板的高压灯只有一部分亮，MDBRG板也是部分灯亮，其他功能板没有启动起来。由于该超声设备的信号流程是高压板产生高压，高压板上的高压是受MDBRG板控制（如图2（a）所示），高压通过DDBF板经PREA板和CCON板给探头，探头产生超声波，再通过CCON板经PREA板和DDBF板到MDBRG板（如图2（a）所示），信号经MDBRG板汇总后，传到CPU板的PC2IP上，经CPU处理后，显示在显示器上（如图2（b）所示）。通过上面信号流程提示，说明故障出在MDBRG板之前。断开与MDBRG板连接后端的数据线，重新开机，故障依旧。
（3）把故障锁定在后端PC机信号处理板（PC2IP板）和前端MDBRG板上，负责后端PC机信号处理的板子是PC2IP板，考虑机器故障时好时坏，且机器用了几年没有很好地维护除尘。先对机器进行除尘，重新处理后端板子接触，重点放在PC2IP板上，取下该板子，用橡皮擦拭铜版纸，重新固定好。重新开机，机器正常。
打开电源，只有电源灯亮，其他键盘灯都不亮，开机黑屏。有时早上开机时出现这种现象后，反复开机几次，也会正常启动。

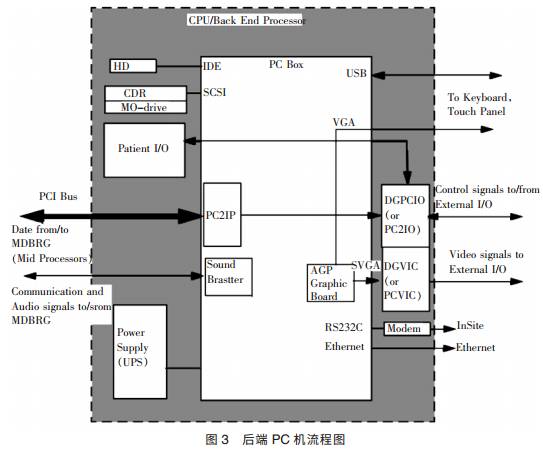

（1）打开前后端盖子，露出后端PC主机和前端功能板子。重新开机，发现后端PC主机部分启动，而前端风扇和功能板都没有启动。由于机器的开机信号是从后端PC主机开始的，PC主机启动后，经过PCVIC板供电给低压板（如图3所示），带动后端功能板运行。现在前端功能板没有启动，不工作，怀疑故障出在后端电源启动板（PCVIC板）上。
（2）打开后端，发现里面灰尘比较多，散热也不是很好。先对机器进行除尘处理，由于机器有时反复开机会正常，考虑后端PC主板上的电源启动板（PCVIC板）与PC主机上PCI插槽接触不好。拔下主板PCI插槽上的电源启动板（PCVIC板），用橡皮擦拭铜版纸后再插上，开机正常。
（1）由于医院彩超室的机器比较多，空间比较小，每天的患者量又比较大，加之北方灰尘较多，从而使科室环境比较差。另外，做彩超时，科室为了节省成本，经常用质量稍差的纸去擦拭探头和患者，所以带来的纸尘也更多，久而久之，使机器内部布满灰尘，而机器也没有及时除尘维护，过滤网又没有得到及时的清洗。
（2）现在的超声设备都是通过计算机主机去控制的，软件和计算机硬件故障会时有发生，特别是在计算机主板扩展槽上加上一些功能板后，对于前后端的通讯和开机都起着承上启下的作用。一旦接触不好，就会使超声设备开机不正常。
（3）也可能是超声设备的软件系统和应用软件系统的数据或程序丢失，导致不能正常启动和死机，这种故障一般都会有软件的错误提示。此种故障重新安装软件即可排除。
从上述故障现象可以认识到，预防性维修相当重要。预防性维修是指定期对医疗设备进行检查和维护，发现并排除故障隐患，使之处于良好的工作状态[2]。作为医院设备科的工作人员，不仅要求技术上能达到一个很好的水平，而且还要对机器的日常维护予以足够的重视。由于超声系统使用频繁，再加上北方风沙较多，所以故障率较高，除了为其提供一个整洁的工作环境，建立完善的仪器日常维护保养制度外[3]，每日的清洁以及工程师每隔一段时间对仪器内部的除尘也必不可少[4]。
[1]王华峰，姚翔，任青青.浅谈超声系统的维修[J].医疗卫生装备，2001，22（5）：68.
[2]郎朗，种银保.医疗设备预防性维修工作流程设计[J].医疗卫生装备，2008，29（2）：71-73.
[3]程思，彭孟.OLYPUS400生化分析仪常见故障与检修[J].医疗卫生装备，2007，28（10）：85.
[4]杨耀模，种银保，陈渝.SEQUOIA512彩超机故障检修实例[J].医疗卫生装备，2006，27（10）：107-108.（收稿：2012-04-01修回：2012-05-25）
